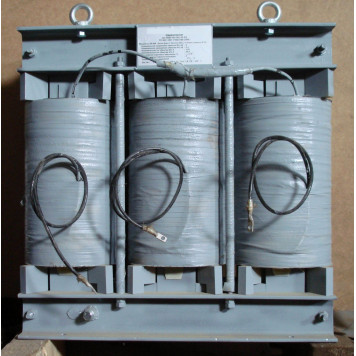

Трансформатор собственных нужд ТСКС-10-У3

Код Товара: TSKS10
По запросу
В наличии
ТЕХНИЧЕСКИЕ ДАННЫЕ Номинальное напряжение, кВ: ВН - 6; 6,3; 10; 10,5 и НН - 0,23; 0,4. Схема и группа соединения У / Ун - 0, в обоснованных случаях по согласованию сторон допускается схема и группа соединения Л / Ун -11. Трансформаторы типа ТСКС-10 10(6)/0, 4(0, 23) предназначены для питани...


ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение, кВ: ВН - 6; 6,3; 10; 10,5 и НН - 0,23; 0,4.
Схема и группа соединения У / Ун - 0, в обоснованных случаях по согласованию сторон допускается схема и группа соединения Л / Ун -11.
Трансформаторы типа ТСКС-10 10(6)/0, 4(0, 23) предназначены для питания собственных нужд шкафов КРУ класса напряжения 6 и 10 кВ, изготовляются для нужд народного хозяйства.

ТСКС-10/145/10(6)/0, 4(0, 23)-Х3:
Т - трехфазный;
С - естественное воздушное охлаждение при открытом исполнении;
К - для КРУ;
С - специальный;
10 - типовая мощность, кВ•А;
10(6) - класс напряжения обмотки ВН, кВ;
0, 4(0, 23) - Напряжение вторичных цепей, кВ
Х3 - климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69. Частота напряжения питающей сети 50 Гц, допускается работа при 60 Гц.


Типы обозначений:

Трансформатор собственных нужд ТСКС-16/10/0, 4(0, 23), ТСКС- 16/6/0, 4(0, 23)
ТСКС-16/10/0, 4(0, 23), ТСКС-16/6/0, 4
Трансформатор сухой ТСКС-16/ 6/0, 4(0, 23)
Трансформатор сухой ТСКС-16/10 , ТСКС-16/6, ТСКС-16/10(6)/0, 4(0, 23)
Трансформаторы сухозаряженные серии ТСКС 16/10/0, 4 или ТСКС 16/6/0, 4
Трансформатор собственных нужд ТСКС-16/10(6)/0, 4, ТСКС 16/10(6)/0, 23 для ячеек КРУ.

Трансформатор ТСКС-10 имеет высокую надежность, не требуют затрат на обслуживание, экономичен и прост в эксплуатации.

Тип трансформатора

Мощность,

кВА

Номинальное напряжение, кВ

Габаритные размеры, мм, не более (длина х ширина х высота)

ВН

НН

L

B

Н

ТСКС – 10,0

10

6;

6,3;

10;

10,5

0,23;

0,4

610

260

635
