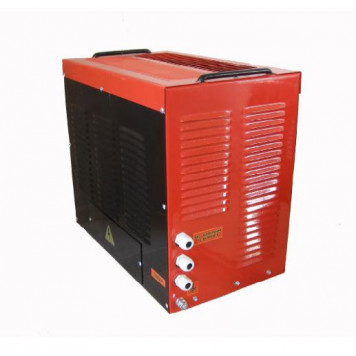

Трансформатор силовой ТСЗИ-10 У2

Код Товара: TSZI16
По запросу
В наличии
ТЕХНИЧЕСКИЕ ДАННЫЕ Трансформатор должен храниться в сухом вентилируемом помещении при температуре от -50°С до +50°С и относительной влажности не более 80%. Помещение должно быть изолировано от проникновения различного рода газов и паров, способных вызвать коррозию. Категорически запрещает...


ТЕХНИЧЕСКИЕ ДАННЫЕ

Трансформатор должен храниться в сухом вентилируемом помещении при температуре от -50°С до +50°С и относительной влажности не более 80%. Помещение должно быть изолировано от проникновения различного рода газов и паров, способных вызвать коррозию. Категорически запрещается хранить в одном помещении с трансформаторами материалы или имущество, испарение которых способно вызвать коррозию (кислоты, щелочи и др.)

Для удобства перемещения трансформатор снабжен двумя ручками, расположенными на крышке кожуха или грузозахватными приспособлениями.

Сердечник трансформатора собран из листов электротехнической стали толщиной 0,5 мм и выполнен в виде бесшпилечной конструкции.

Трансформатор трехфазный с магнитопроводом стержневого типа. Обмотки каждой фазы имеют по две катушки первичную и вторичную, изолированы стеклопластиком и пропитаны электротехническим лаком.

Климатическое исполнение У, категория 2 по ГОСТ15150-69.

Трансформатор работает в следующих условиях:
а) интервал температур от -45°С до +45°С;
б) относительная влажность воздуха не более 80 при +20°С.

Трансформатор силовой марки ТСЗИ –трехфазные, сухие, защищенные с естественным воздушным охлаждением, предназначен для питания пониженным напряжением электроинструмента, электроприборов, ламп местного освещения и других нагрузок в промышленных установках или на строительных площадях.


Трансформатор представляет собой переносную установку в однокорпусном исполнении с естественной вентиляцией.
Трансформатор состоит из следующих основных узлов:
- магнитопровода;
- сердечника;
- трансформаторных обмоток;
- выводных клеммных колодок и кожуха.


Подключение сетевых и сварочных проводов к трансформатору осуществляется через клеммы, расположенные на боковых стенках трансформатора.



Технические данные трансформаторов



Марка трансформатораНоминальное напряжение обмоток, ВЧастота, ГцНоминальная мощность, ВАГабаритные размеры АхВхС мм.Масса, кг.
ПервичнойВторичной
ТСЗИ-1,6 У23х38036; 42; 220501600320х 220х 27025
ТСЗИ-2,5 У23х38036; 42; 220502500320х 220х 27029
ТСЗИ-4,0 У23х38036; 42; 220504000360х 250х 30043
ТСЗИ-6,0 У23х38036; 42; 220506000460х 280х 39065
ТСЗИ-10 У23х38036; 42; 2205010000500х 300х 48091
ТСЗИ-16,0 У23х38036; 42; 2205016000580х 370х 560136
ТСЗИ-20,0 У23х38036; 42; 2205020000600х 370х 570152
ТСЗИ-25,0 У23х38036; 42; 2205025000600х 410х 700182
ТСЗИ-30,0 У23х38036; 42; 2205030000750х 620х 780204
ТСЗИ-40,0 У23х38036; 42; 2205040000750х 620х 780223
